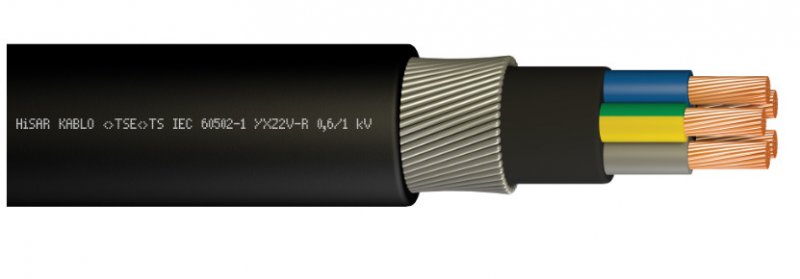

Tip YXZ2V (N2XRY) Standartlar TS IEC 60502-1 (VDE 0271) Genel Tanımı XLPE İZOLELİ, YUVARLAK ÇELİK ZIRHLI, ALÇAK GERİLİM ENERJİ KABLOLARI Kullanım Yeri Bu kablolar, üzerindeki galvaniz kaplı yuvarlak çelik tellerden oluşan zırh sayesinde mekanik dış tesirlere karşı çok dayanıklıdır. Ağır işletme, serim ve montaj şartlarına uygundur. Toprak altında ve özel olarak üretildiklerinden tatlı ve tuzlu suda kullanılırlar. Anma Kesiti Dış Çap (yaklaşık) Net Ağırlık Akım Taşıma Kapasitesi İletken D.A. Direnci (20°C) (mm2) (mm) (kg/km) Boruda (A) Havada (A) (ohm/km) 1x10mm2 YXZ2V-R 10,7 289 91 81 1,83 1x16mm2 YXZ2V-R 11,6 366 117 109 1,15 1x25mm2 YXZ2V-R 13,0 483 150 146 0,727 1x35mm2 YXZ2V-R 14,1 600 179 179 0,524 1x50mm2 YXZ2V-R 17,0 909 211 218 0,387 1x70mm2 YXZ2V-R 18,8 1.154 257 275 0,268 1x95mm2 YXZ2V-R 20,7 1.457 304 336 0,193 1x120mm2 YXZ2V-R 23,5 1.898 341 388 0,153 1x150mm2 YXZ2V-R 25,1 2.243 377 438 0,124 1x185mm2 YXZ2V-R 27,2 2.650 418 501 0,0991 1x240mm2 YXZ2V-R 30,5 3.340 469 508 0,0754 2x1mm2 YXZ2V-U 11,2 247 – – 18,1 2×1,5mm2 YXZ2V-U 11,8 276 31 25 12,1 2×2,5mm2 YXZ2V-U 12,6 326 40 33 7,41 2x4mm2 YXZ2V-U 13,4 381 52 43 4,61 2x6mm2 YXZ2V-U 14,4 453 65 54 3,08 2x1mm2 YXZ2V-R 11,6 264 – – 18,1 2×1,5mm2 YXZ2V-R 12,0 284 31 25 12,1 2×2,5mm2 YXZ2V-R 13,0 338 40 33 7,41 2x4mm2 YXZ2V-R 14,0 403 52 43 4,61 2x6mm2 YXZ2V-R 15,2 485 65 54 3,08 2x10mm2 YXZ2V-R 18,1 777 87 75 1,83 2x16mm2 YXVZ2V-R 19,9 968 113 100 1,15 2x25mm2 YXZ2V-R 23,4 1.432 146 136 0,727 2x35mm2 YXZ2V-R 25,6 1.742 176 165 0,524 2x50mm2 YXZ2V-R 28,8 2.197 208 201 0,387 2x70mm2 YXZ2V-R 32,8 2.879 256 255 0,268 2x95mm2 YXZ2V-R 37,6 3.929 307 314 0,193 2x120mm2 YXZ2V-R 41,6 4.750 349 364 0,153 2x150mm2 YXZ2V-R 45,0 5.603 391 416 0,124 2x185mm2 YXZ2V-R 50,6 7.206 442 480 0,0991 2x240mm2 YXZ2V-R 56,4 8.951 509 565 0,0754 3x1mm2 YXZ2V-U 11,6 270 – – 18,1 3×1,5mm2 YXZ2V-U 12,2 303 31 25 12,1 3×2,5mm2 YXZ2V-U 13,1 363 40 33 7,41 3x4mm2 YXZ2V-U 14,0 432 52 43 4,61 3x6mm2 YXZ2V-U 15,1 523 65 54 3,08 3x1mm2 YXZ2V-R 12,0 282 – – 18,1 3×1,5mm2 YXZ2V-R 12,5 313 31 25 12,1 3×2,5mm2 YXZ2V-R 13,5 373 40 33 7,41 3x4mm2 YXZ2V-R 14,6 456 52 43 4,61 3x6mm2 YXZ2V-R 15,9 552 65 54 3,08 3x10mm2 YXZ2V-R 18,9 892 87 75 1,83 3x16mm2 YXZ2V-R 20,9 1.146 113 100 1,15 3x25mm2 YXZ2V-R 24,6 1.692 146 136 0,727 3x35mm2 YXZ2V-R 27,0 2.104 176 165 0,524 3x50mm2 YXZ2V-R 30,6 2.699 208 201 0,387 3x70mm2 YXZ2V-R 35,9 3.836 256 255 0,268 3x95mm2 YXZ2V-R 40,0 4.885 307 314 0,193 3x120mm2 YXZ2V-R 44,3 5.922 349 364 0,153 3x150mm2 YXZ2V-R 49,5 7.577 391 416 0,124 3x185mm2 YXZ2V-R 53,8 8.997 442 480 0,0991 3x240mm2 YXZ2V-R 60,5 11.344 509 565 0,0754 4x1mm2 YXZ2V-U 12,3 300 – – 18,1 4×1,5mm2 YXZ2V-U 13,0 344 31 25 12,1 4×2,5mm2 YXZ2V-U 13,9 413 40 33 7,41 4x4mm2 YXZ2V-U 14,9 502 52 43 4,61 4x6mm2 YXZ2V-U 17,0 735 65 54 3,08 4x1mm2 YXZ2V-R 12,7 317 – – 18,1 4×1,5mm2 YXZ2V-R 13,2 352 31 25 12,1 4×2,5mm2 YXZ2V-R 14,4 430 40 33 7,41 4x4mm2 YXZ2V-R 15,6 527 52 43 4,61 4x6mm2 YXZ2V-R 18,4 813 65 54 3,08 4x10mm2 YXZ2V-R 20,3 1.045 87 75 1,83 4x16mm2 YXZ2V-R 23,2 1.509 113 100 1,15 4x25mm2 YXZ2V-R 26,6 2.033 146 136 0,727 4x35mm2 YXZ2V-R 29,9 2.599 176 165 0,524 4x50mm2 YXZ2V-R 33,4 3.300 208 201 0,387 4x70mm2 YXZ2V-R 39,4 4.718 256 255 0,268 4x95mm2 YXZ2V-R 43,7 6.007 307 314 0,193 4x120mm2 YXZ2V-R 50,1 7.854 349 364 0,153 4x150mm2 YXZ2V-R 54,2 9.333 391 416 0,124 4x185mm2 YXZ2V-R 59,6 11.238 442 480 0,0991 4x240mm2 YXZ2V-R 66,9 14.204 509 565 0,0754 5x1mm2 YXZ2V-U 13,0 337 – – 18,1 5×1,5mm2 YXZ2V-U 13,8 388 31 25 12,1 5×2,5mm2 YXZ2V-U 14,8 469 40 33 7,41 5x4mm2 YXZ2V-U 16,8 701 52 43 4,61 5x6mm2 YXZ2V-U 18,6 874 65 54 3,08 5x1mm2 YXZ2V-R 13,5 357 – – 18,1 5×1,5mm2 YXZ2V-R 14,0 396 31 25 12,1 5×2,5mm2 YXZ2V-R 15,4 493 40 33 7,41 5x4mm2 YXZ2V-R 18,0 766 52 43 4,61 5x6mm2 YXZ2V-R 19,7 932 65 54 3,08 5x10mm2 YXZ2V-R 21,8 1.219 87 75 1,83 5x16mm2 YXZ2V-R 24,7 1.741 113 100 1,15 5x25mm2 YXZ2V-R 29,1 2.438 146 136 0,727 5x35mm2 YXZ2V-R 32,3 3.086 176 165 0,524 5x50mm2 YXZ2V-R 37,7 4.262 208 201 0,387 5x70mm2 YXZ2V-R 43,3 5.706 256 255 0,268 5x95mm2 YXZ2V-R 49,1 7.730 307 314 0,193 5x120mm2 YXZ2V-R 54,7 9.467 349 364 0,153 5x150mm2 YXZ2V-R 59,8 11.377 391 416 0,124 5x185mm2 YXZ2V-R 65,7 13.723 442 480 0,0991 5x240mm2 YXZ2V-R 73,4 17.277 509 565 0,0754 3×16+10mm2 YXZ2V-R 22,0 1.295 113 100 1,15 3×25+16mm2 YXZ2V-R 25,7 1.894 146 136 0,727 3×35+16mm2 YXZ2V-R 27,7 2.274 176 165 0,524 3×50+25mm2 YXZ2V-R 31,7 2.986 208 201 0,387 3×70+35mm2 YXZ2V-R 37,3 4.251 256 255 0,268 3×95+50mm2 YXZ2V-R 41,4 5.405 307 314 0,193 3×120+70mm2 YXZ2V-R 46,7 6.761 349 364 0,153 3×150+70mm2 YXZ2V-R 50,8 8.260 391 416 0,124 3×185+95mm2 YXZ2V-R 55,7 10.004 442 480 0,0991 3×240+120mm2 YXZ2V-R 62,6 12.590 509 565 0,0754
